一、【用途 Application】：

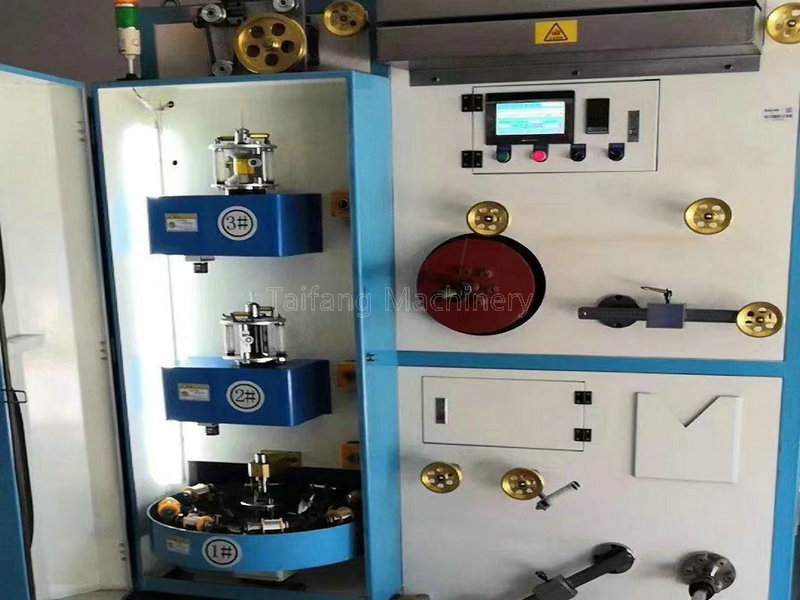

適用于Type- C電纜USB3.1高頻數據線的芯線纏繞+雙層繞包+熱熔一次性完。
二、 【技術特點 Technique Feature】：
1．極細線纏繞與高精度繞包+熱熔一次完成。
2．包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動
4．收線排位采用軸排式結構，排幅排距任意設定
三、 【技術參數 Technique specifications】：
| 規格型號 | TF-300 |
| 用途 | 適用于Type- C電纜USB3.1高頻數據線的芯線纏繞+雙層繞包+熱熔一次性完成 |
| 適用線徑 | 38AWG–28AWG |
| 繞包材料 | 熱熔銅箔帶、熱熔麥拉帶 |
| 盤帶尺寸 | 軸裝式（外徑x外寬x孔徑）Φ130x110xΦ20mm |
| 包盤轉速 | MAX2000rpm / MAX28m/min |
| 電加熱器 | 烤箱式加熱，加熱區長度600mm |
| 溫控范圍 | 100℃ - 400℃ |
| 放線型式 | Φ300單動動力放線 |
| 纏繞動力 | 伺服電機 |
| 繞包電機 | 伺服電機 |
| 牽引電機 | 伺服電機+減速機 |
| 主機動力 | 伺服電機全電腦控制,包帶盤與引取馬達聯動 |
| 包帶張力 | 包帶張力自動演算追蹤,從滿盤到空盤保持恒張力 |
| 收線裝置 | 軸排式收線,收線張力從滿盤到空盤保持恒定 |
| 電氣控制 | PLC全電腦控制 |
